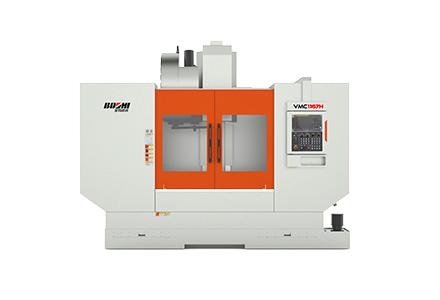

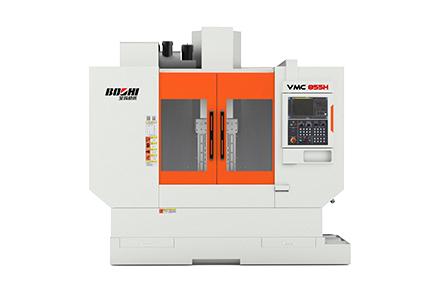

VMC855H、VMC1167H立式加工中心是一款高速率、高精度的三轴线轨立式加工中心，X/Y/Z三轴接纳滚柱线轨，Z轴无配重平衡结构，整机高速高精，稳固可靠。用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序；既可用于中小批量多品种加工生产，也可以进入自动线举行批量生产。
产品特点：
1）机床整体为C形结构，接纳人字型立柱，箱型滑台及底座，使得机床具有优异的刚性。
2） 移动部件接纳轻量化设计，确保进给响应速率。
3）三轴进给接纳大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构，刚性高、热稳固性好。
4）标配主轴环喷，包管加工冷却效果，提升加工质量。
5）Z轴无配重结构，接纳大规格带抱闸伺服电机，快移速率高、响应快。
6）整机接纳全关闭防护结构。
适用行业：
适用于汽车、摩托车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单位 |
VMC855H |
VMC1167H |
|
|
事情台 |
事情台面积（宽X长） |
mm |
550×1000 |
600×1200 |
|
T型槽（数目-尺寸×间距） |
mm |
5-18（H8） |
5-18（H8） |
|
|
最大承重 |
kg |
500 |
1000 |
|
|
T型槽间距 |
mm |
90 |
100 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
BT40 |
|
主轴电机功率 |
kW |
11/18.5KW（SIEMENS） |
11/18.5KW（SIEMENS） |
|
|
主轴最高转速 |
r/min |
8000/10000（可选12000） |
||
|
行程 |
X轴左右行程 |
mm |
840 |
1100 |
|
Y轴前后行程 |
mm |
550 |
610 |
|
|
Z轴上下行程 |
mm |
600 |
700 |
|
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
630 |
690 |
|
主轴端至事情台面距离 |
mm |
120-720 |
120-820 |
|
|
进给 |
最大切削进给速率 |
mm/min |
10000 |
|
|
X、Y、Z轴快速移动速率 |
m/min |
48/48/48 |
36/36/36 |
|
|
刀库 |
刀库容量(圆盘) |
pcs |
24 |
|
|
最大刀具重量 |
kg |
8 |
||
|
最大刀具尺寸 |
mm |
Φ80×250 |
||
|
精度 |
X、Y、Z轴定位精度 |
mm |
0.008 |
0.008 |
|
X、Y、Z轴重复定位精度 |
mm |
0.005 |
0.005 |
|
|
其它 |
气源流量（ANR） |
L/min |
0.4MPa~0.65MPa |
|
|
气压 |
MPa |
0.6-0.8 |
||
|
机床重量 |
kg |
6000 |
7000 |
|
|
机床颜色 |
|
标准厂色 |
标准厂色 |
|
|
形状尺寸（不含排屑器） |
mm |
2800×2900×2750 |
3300×3500×3100 |
|
