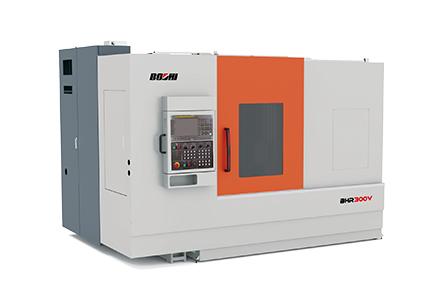

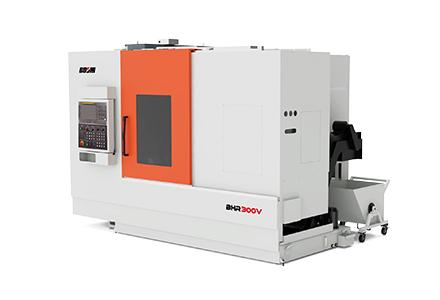

BHR300V卧式车铣复合加工中心接纳卧式对列双主轴结构，设置高速车铣主轴、回转B轴、Y轴、中心架、圆盘刀库，机床具有4轴联动(选配5轴联动)、具备高速高精度等特点。
装备用于对重大轴类零件等细密车、铣复合加工，普遍应用于船舶、汽车、模具等制造业，特殊适合能源、油气、挤出机螺杆、塑料机械、曲轴及通用加工领域，为用户提供客户化的加工方案。
产品特点：：
1.通过有限元剖析设计，包管整机结构紧凑、刚性高；；；
2.C1/C2/B轴均接纳内装直驱电机，具有精度高、响应快等特点；；；
3.接纳正交设计结构，最大化Y轴加工规模；；；
4.车铣共用圆盘刀库，提供富足的刀具装置能力，结构紧凑，换刀速率快;
5.工件一次装夹完成多道工序加工，装夹误差少，生产效率高；；；
|
项目 |
单位 |
规格参数 |
|
|
加工规模 |
床身上的回转直径 |
mm |
φ400 |
|
最大加工直径（上刀塔） |
mm |
φ300 |
|
|
最大加工长度 |
mm |
1000 |
|
|
行程 |
X轴 |
mm |
500 |
|
Z1轴 |
mm |
1070 |
|
|
Z2轴（中心架） |
mm |
900 |
|
|
W轴(第2主轴) |
mm |
900 |
|
|
Y轴 |
mm |
220(±110) |
|
|
B轴 |
deg |
-30~+210° |
|
|
C轴 |
deg |
旋转轴 |
|
|
进给 |
快速进给速率X/Y/Z1轴 |
m/min |
32 |
|
W轴 |
m/min |
32 |
|
|
B轴 |
r/min |
50 |
|
|
C1、C2轴 |
r/min |
50 |
|
|
第１主轴 第2主轴 |
卡盘尺寸 |
inch |
6 |
|
转速 |
r/min |
Max 4500 |
|
|
主轴鼻端 |
- |
A2-5 |
|
|
上刀塔 |
刀具形式 |
|
HSK-T63 |
|
铣主轴转速 |
r/min |
max 12000 |
|
|
中心出水压力 |
MPa |
3 |
|
|
中心架 |
夹持规模 |
mm |
φ30-φ180 |
|
刀库 |
刀柄形式 |
|
HSK-A63 |
|
刀具容量 |
把 |
24 |
|
|
最大刀具重量 |
Kg |
6 |
|
|
最大刀具长度 |
mm |
250 |
|
|
NC装置 |
华中数控 |
|
HNC-848D |
|
机床总重 |
|
Kg |
9000 |
