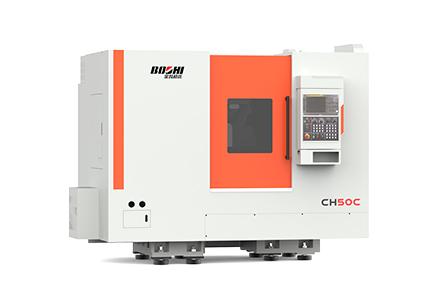

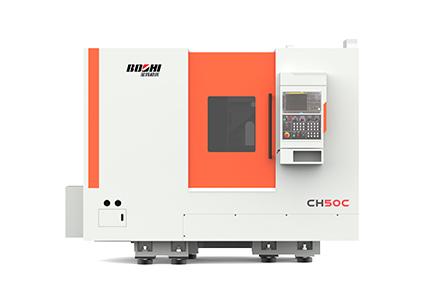

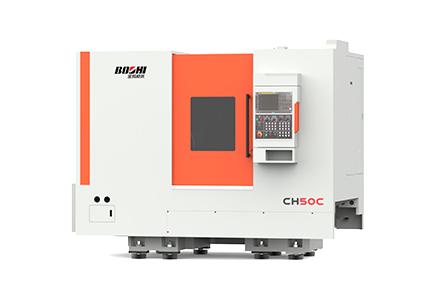

CH50C车削中心是具有钻、铣和攻丝功效的数控车床，除车削种种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等外，还可举行轴向、径向的钻、铰、镗孔、攻丝、铣削。
产品特点：
1）接纳高强度铸铁整体斜床身，强度高吸震性好；多次时效处置惩罚，有用抑制了加工历程中切削力导致的变形和应力； 线性滚珠导轨副结构，动、静态摩擦力��；
2）主轴组件接纳细密角接触推力球轴承与双列圆柱滚子轴承组合排列、动平衡校正，可坚持主轴高精度及刚性；主轴箱总成通过跑合测试，调解主轴轴承预紧，监测主轴温升，热变形等，使主轴在恒久事情时启动快速、平稳、精度稳固。
3）X/Z轴接纳伺服电机与滚珠丝杠直接毗连，进给精度高，可获得更高的加工精度；
4）液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏开关控制，利便快捷；液压压力调解均接纳面板式旋扭操作，表盘显示，调解清静、利便；
5）导轨、滚珠丝杠副接纳集中自动稀油润滑，各个节点配有定量式分油器，准时定量向各润滑部位注油，包管各滑动面匀称润滑，有用的减小摩擦阻力，提高了运动精度，包管了滚珠丝杠和导轨副的使用寿命。
适用行业：
适用于汽车、电机、轴承、液压、模具等行业。
|
项 目 |
单位 |
CH50C |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ500 |
|
床鞍上最大回转直径 |
mm |
Φ320 |
|
|
最大车削长度 |
mm |
490 |
|
|
最大车削直径 |
mm |
Φ280 |
|
|
最大棒料直径 |
mm |
Φ51 |
|
|
主 轴 |
液压卡盘直径 |
mm |
Φ210(8″) |
|
主轴头型式 |
|
A2-6（GB/T5900.1） |
|
|
主轴通孔直径 |
mm |
Φ62 |
|
|
主轴轴承直径 (前/后) |
mm |
Φ100/Φ90 |
|
|
主轴转速（C轴转速） |
r/min |
75--2500 |
|
|
主电机功率(一连/30分钟) |
kW |
11/15 |
|
|
尾 座 |
套筒直径/行程 |
mm |
Φ90/100 |
|
标准/活主轴结构顶尖锥度 |
MT No. |
5/4 |
|
|
床 鞍 |
倾斜角度 |
DEG |
45° |
|
移动距离 X/Z |
mm |
210/510 |
|
|
切削速率 X/Z |
mm |
0-10000 |
|
|
快速移动速率 X/Z |
m/min |
16/24 |
|
|
伺服电机扭矩 X/Z |
Nm |
18/25（KND） |
|
|
滚珠丝杠直径 X/Z |
mm |
Φ28/Φ40 |
|
|
刀 架 |
刀位数 |
|
12 |
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
|
|
C轴 |
最小控制角度 |
DEG |
0.001 |
|
回转刀具电机功率 （一连30分钟） |
kW |
3.7/5.5 |
|
|
回转刀具速率 |
r/min |
40-4000 |
|
|
最大端铣刀直径/攻丝尺寸 |
mm |
Φ18/ M12 |
|
|
其 它 |
电源 |
kVA |
45 |
|
体积（长×宽×高） |
mm |
3110×1870×2200 |
|
|
总重量 |
kg |
4500 |
