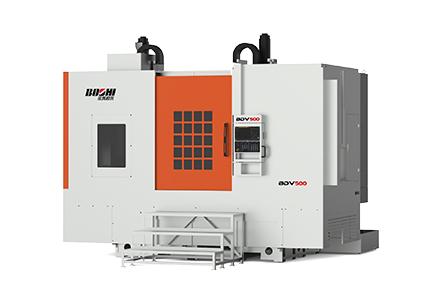

BDV500是接纳宽矩形淬硬导轨的正倒数控立式高效 CNC车床，，机床按正倒立式双主轴双刀塔设计，，由双通道数控系统控制，，其中倒置立式车床单位在机床左侧，，右侧为立式车床单位，，一体化结构实现工件在两主轴之间自动对接，，完成正反面加工。提高加工效率，，实现单机自动化加工。可举行车削种种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工。适用于旋转体盘套类零件举行高效、大批量、高精度加工。
产品特点：：：
1）高强度铸铁整体床身,导轨副接纳宽矩形淬硬导轨及贴塑导轨
2）双电主轴，，正倒立式结构
3）双刀塔
4）全关闭防护
5）定制上下料系统
6）双通道数控系统
适用行业：：：
适用于汽车、工程机械、轴承、能源等行业。
|
项目 |
规格参数 |
|
最大回转直径（mm） |
Φ600 |
|
最大切削直径（mm） |
Φ500 |
|
最大切削高度（mm） |
300 |
|
最大工件重量（Kg） |
100 |
|
上下卡盘尺寸：：：（mm） |
Φ450（18?中实） |
|
上下主轴头型式：：：（GB/T5900.1） |
A2-11 |
|
上下主轴转速规模：：：r/min |
20-2000 |
|
上下电主轴功率Kw |
26/37 |
|
上下主轴最大扭矩Nm |
505(连续额定)/1023（最大额定） |
|
快速移动速率：：：m/min |
X轴：：：16 Z轴：：：16 |
|
X/Z轴行程：：：（mm） |
X1轴：：：1705 X2轴：：：510 Z1轴：：：650 Z2轴：：：450 |
|
最小分辨率：：：（mm） |
0.001 |
|
刀位数 |
8 |
|
刀具装夹尺寸 车削/镗孔：：：（mm） |
32X32/Φ50 |
|
电源：：：（kVA） |
140 |
|
机床体积 长×宽×高：：：（mm） |
4600X3500X3600 (不含排屑器及上下料道) |
|
机床重量：：：（kg） |
25000 |
