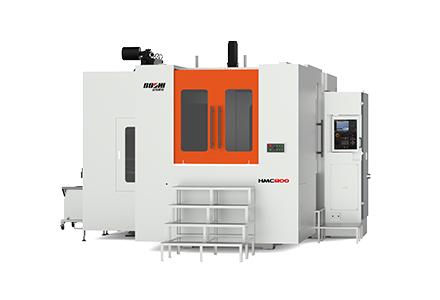

HMC800卧式加工中心接纳正T型结构，整体式底座，大跨距双层壁立柱，三轴接纳重载滚柱导轨，整机结构刚性高 。；；；步幽汕恐评淙此扛苤岢校恐评淙雌ご髦幔辛Π芰嘶驳木任裙绦 。；；；脖昱渌信套远ぜ交流系统，用于箱体、盘类、板壳、机座等零件的批量多面机械加工，也适用于种种模具的精加工 。。
产品特点：：
1）床身及主体结构：：整机接纳正T型结构，高强度整体式铸铁底座，大跨距立柱，吸震性好，精度坚持性优良，接纳高刚性设计，主要结构经应力应变及有限元剖析 。。

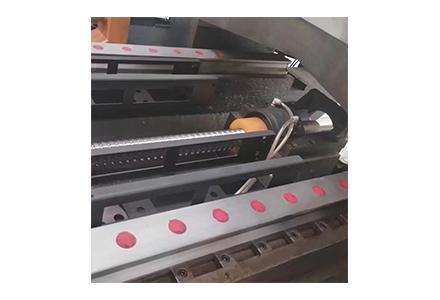

2）进给机构：：三轴接纳高刚性滚柱重负荷细密级直线导轨，动态响应性能好，精度坚持性高 。。包管加工运动的高速、高精度、高刚性和高稳固性 。。

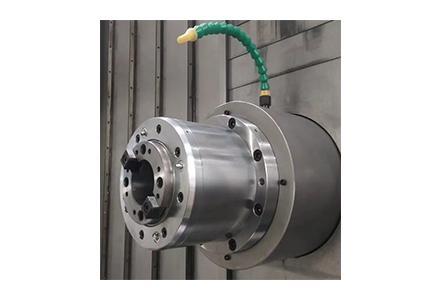

3）主轴系统：：主轴接纳皮带+双速减速机式传动，加工扭矩大，外貌佳 。。主轴箱自重平衡系统，高速稳固性好 。。

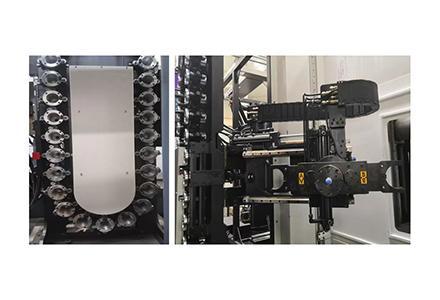

4）刀 库：：链式刀库，承载能力大，稳固性高 。。
5）事情台交流系统：：双托盘工件自动交流系统，可提高加工效率高 。。
6）排屑系统：：内置双螺旋后排式排屑器，排屑能力大，结构紧凑 。。
7）冷却系统：：冷却水箱接纳疏散式，移动、清洁利便 。。
8）润滑系统：：导轨、滚珠丝杠副接纳集中自动稀油润滑，各个节点配有定量式分油器，准时定量向各润滑部位注油，包管各滑动面匀称润滑，有用的减小摩擦阻力，提高了运动精度，包管了滚珠丝杠副和导轨的使用寿命 。。
9）系统设置：：高等数控系统，集中式机床操作面板，使操作越发利便、快捷 。。
10） 防 护：：机床接纳切合清静标准的防护，既防止冷却液飞溅、又包管操作清静、外观宜人 。。
适用行业：：
适用于汽车、模具、通讯、医疗器材等行业 。。
|
移 动 |
项目 |
HMC800 |
|
X轴（mm） |
1350 |
|
|
Y轴（mm） |
1100 |
|
|
Z轴（mm） |
1120 |
|
|
主轴端到事情台中心的距离（mm） |
200-1320 |
|
|
主轴中心到托盘顶部的距离（mm） |
85-1185 |
|
|
工 作 台 及 托 盘 |
事情台尺寸（mm） |
800×800 |
|
事情台分度（Deg） |
360×1°(选配360×0.001°) |
|
|
事情台类型 |
M16 |
|
|
事情台承载能力（kg） |
2000 |
|
|
最大工件尺寸回转直径（mm） |
Ф1200，H1300 |
|
|
托盘交流型式 |
旋转式 |
|
|
托盘交流时间（s） |
32 |
|
|
托盘个数 |
2 |
|
|
主 轴 |
主轴转速（r/min） |
6000 |
|
主轴功率（kW） |
22/26(FANUC)、22（西门子） |
|
|
主轴扭矩（Nm） |
560/664（FANUC）、560（西门子） |
|
|
锥孔 |
BT50 |
|
|
主轴冷却 |
强制冷却 |
|
|
主轴冷却出水形式 |
端面环喷，选配中心出水 |
|
|
进 给 |
导轨 |
滚柱线性导轨 |
|
进给电机X/Y/Z（kW） |
7/7/7（FANUC）、7.1/7.1/7.1（西门子） |
|
|
快速进给速率X/Y/Z（m/min） |
32/32/32 |
|
|
切削进给速率X/Y/Z（mm/min） |
12000 |
|
|
丝杠直径X/Y/Z（mm） |
50/50/50 |
|
|
丝杠轴承冷却 |
强制冷却 |
|
|
三轴光栅 |
选配 |
|
|
刀 具 装 置 |
刀具容纳数（把） |
60 |
|
刀具交流方式 |
机械手 |
|
|
刀具选择方式 |
双向 |
|
|
刀具最大重量（kg） |
25（质心距刀柄端面需小于100mm） |
|
|
最大刀具直径（mm）（满刀/邻空） |
125/240 |
|
|
最大刀具长度（mm） |
400 |
|
|
刀柄型式 |
MAS403 BT50 |
|
|
拉钉型式 |
MAS403 P50T-1（45°） |
|
|
换刀时间（T-T）（s） |
6 |
|
|
精 度 |
定位精度（mm） |
0.012 |
|
配光栅尺定位精度（mm） |
0.009 |
|
|
重复定位精度（mm） |
0.010 |
|
|
配光栅尺重复定位精度（mm） |
0.006 |
|
|
事情台分度定位精度（arcsec） |
14 |
|
|
事情台重复分度定位精度（arcsec） |
8 |
|
|
其 它 |
气源（MPa） |
0.6-0.8 |
|
切削液槽容量（L） |
600 |
|
|
电源（kW） |
80 |
|
|
机床形状尺寸（mm）（不含脚踏板、排屑器、接屑车、液压站等） |
6700×4800×3900 |
|
|
机床重量（kg） |
25000 |
